［スプラインを形状に変換］のエラー対応

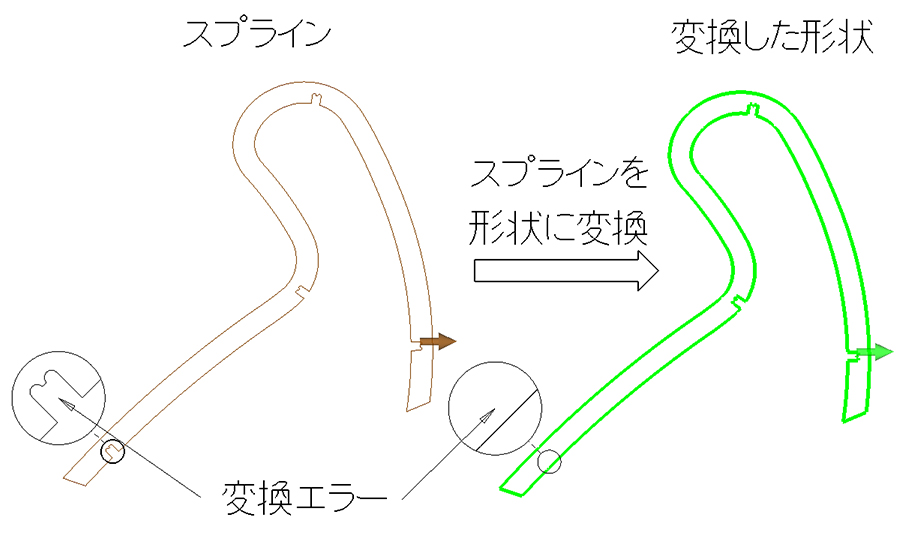

［スプラインを形状に変換］を使用した際に、形状が変わってしまうエラーが起こる場合があります。下図の例では、〇で囲ったM字型の箇所が、直線に変わっています。

このエラーを修正する方法は、下記となります。

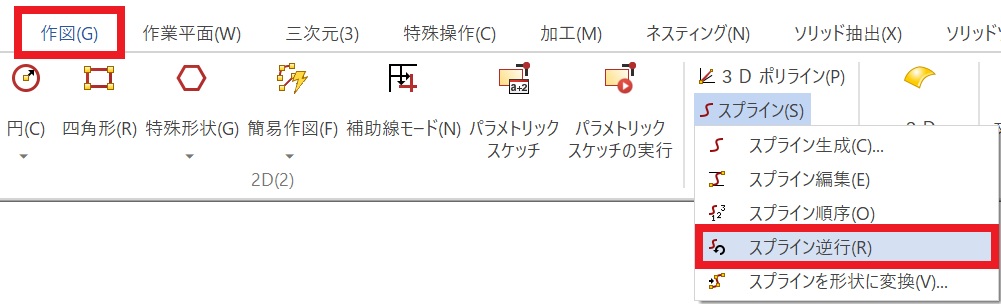

リボンバー｜作図｜スプライン｜スプライン逆行　にてスプラインの切削方向を逆方向にします。（スプライン曲線の矢印が反転したのを確認してください。）

その後、再度［スプラインを形状に変換］を使用します。

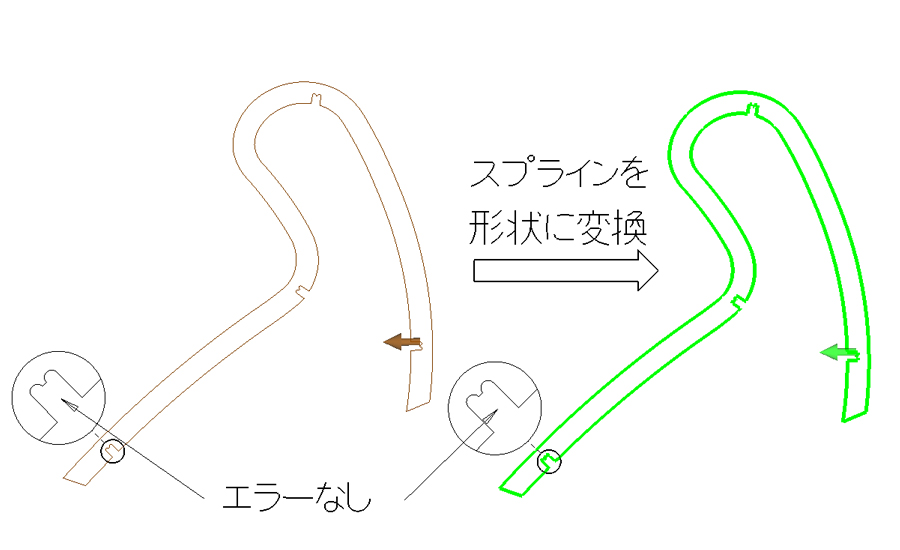

〇で囲ったM字型の箇所が、そのままの形で形状に変換されています。

以上となります。
